重切削に応える門形構造

角コラムの門形構成は、上下左右、そしてねじれなどの荷重に対して十分な剛性を持ち、重切削に耐え高い精度を維持します。

精度寿命の長いクロスレール昇降案内面

クロスレール昇降案内面は十分な長さを確保し、蛇行運動のない精度寿命の長い構造です。

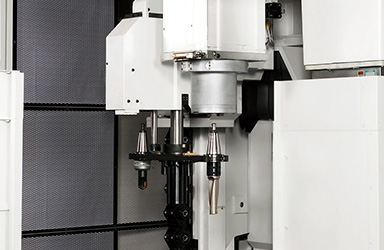

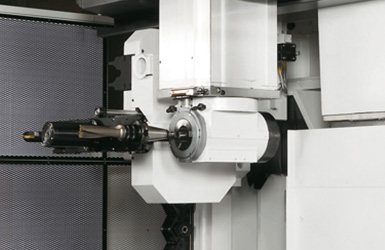

高速・高精度を両立する主軸頭(ラムサドル案内面）

主軸頭案内は幅広の高剛性矩形断面形状。
またクロスレール上にローラを介して自重平衡装置により支持されています。これにより高速高精度な動きと高品位な加工面が得られます。

軽快・正確な位置決め
テーブルガイドはころがり案内方式

テーブルと加工物の大きな重量は、焼入れ研削された面上のローラベアリングで支持し、荷重に強く加工物の重量変化の影響を受けず軽快でなめらかな動きと正確な位置決めを可能にします。
テーブル中央に駆動部（ボールネジ）とナローガイドをレイアウトし、直進性に優れた動きが長期間安定して維持できます。
